1. 핵심 원리: 기존의 "Iron{1}}Core" 모터 구조에서 탈피
코어리스 모터(중공 컵 모터라고도 함)는 종종 마이크로 모터 분야의 "왕관 보석"으로 간주됩니다. 그 이름은 완전히 철이 없는 컵- 모양의 로터 구조에서 유래되었습니다. 회전식 액추에이터를 로봇의 "관절"에 비유한다면 코어리스 액추에이터는 휴머노이드 로봇의 "신경 말단"과 "손가락 근육"에 더 가깝고 고정밀 작업을 달성하기 위한 핵심 구동 장치 역할을 합니다.{3}}
그 핵심은 코어리스 모터 자체에서 구동력이 나오는 것입니다. 기존의 실리콘강 적층 코어를 제거하여 회전자는 자체 지지형 컵-형 권선으로 구성되고 고정자는 고성능 영구 자석을 채택합니다.- 전원이 공급되면 권선을 통해 흐르는 전류가 자기장과 상호 작용하여 암페어 힘을 생성하여 로터를 직접 구동하여 회전시킵니다. 감속 메커니즘이나 변속기 구성 요소를 통해 이 동작이 변위, 속도 또는 토크 출력으로 변환되어 정밀한 제어가 가능해집니다.
에너지 변환 관점에서 볼 때 이 구조는 전자기 유도 및 로렌츠 힘 원리를 사용하여 전기 에너지를 기계 에너지로 효율적으로 변환합니다. 철심이 완전히 제거되면 기존 모터에서 발견되는 코깅 토크 및 히스테리시스 손실이 완전히 제거되어 매우 부드러운 작동이 가능합니다.
또한 코어리스 모터는 회전 관성이 매우 낮습니다. 기계적 시상수는 일반적으로 10ms 미만으로 탁월한 동적 응답 성능을 제공하므로 고속-시작-정지 및 정밀 제어 시나리오에 특히 적합합니다.
2. 구조 설계: 소형화 및 고도 통합의 엔지니어링 기술

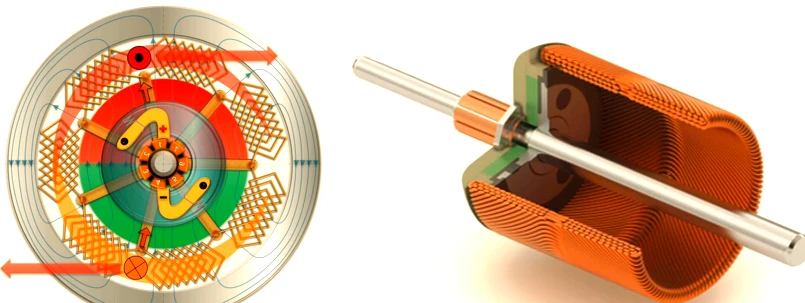

코어리스 모터의 구조는 기본적으로 세 가지 주요 구성 요소로 구성된 기존 모터 토폴로지를 재구성한 것입니다.
로터(컵-모양 권선):고성능 에나멜 와이어를 -자립형 중공 구조로 교차 감아-형성함
고정자(영구자석):일반적으로 중앙에 위치하여 안정적인 자기장 제공
자기 요크(외부 하우징):완전한 자기 회로를 형성하고 자속 밀도를 향상시킵니다.
휴머노이드 로봇과 같은{0}}고급 애플리케이션에서는 코어리스 모터가 단독으로 사용되는 경우가 거의 없습니다. 대신, 일반적으로 다음과 같이 구성된 고성능-액추에이터 모듈에 통합됩니다.
코어리스 모터 + 마이크로 유성 기어박스 + 리드 스크류 메커니즘 + 엔코더
이 통합 구성은 회전 운동에서 선형 운동으로의 고정밀 변환을{0}가능하게 하며 능숙한 손과 마이크로{1}}액추에이터 시스템에 널리 사용됩니다.
엔지니어링 분해 관점에서 볼 때 주요 구성 요소는 다음과 같습니다.
출력 샤프트: 최종 기계적 출력을 전달합니다.
전면 및 후면 베어링: 고속에서 안정성과 정밀도 보장
코어리스 와인딩 로터: 동적 성능을 결정하는 주요 구동 장치
영구 자석 내장-: 높은 에너지-밀도 자기장 제공
자기 하우징: 자기 회로 폐쇄 효율성 최적화
정류 시스템(브러쉬 구조): 전류 방향 전환
엔드 캡: 연결을 통합하고 구조적 보호 제공
3. 재료 시스템: 고성능에는 높은 비용이 따릅니다.
코어리스 모터의 성능은 일반적으로 고급 제품을 선택하는 소재 시스템에 따라 크게 달라집니다.-
자기 회로는 일반적으로 강력하고 안정적인 자기장 출력을 보장하기 위해 높은 잔류성과 보자력을 갖춘 네오디뮴 철 붕소(NdFeB) 영구 자석을 사용합니다. 권선에는 고순도 에나멜 구리선이 사용되며 일부 고급 제품은 은도금 구리선을 사용-하여 저항 손실을 줄이고 전도성을 향상시킵니다.
브러시 구조에서 브러시 재료는 낮은 접촉 저항과 긴 서비스 수명을 달성하기 위해 금, 은 또는 백금 합금으로 만들어지는 경우가 많습니다. 자기 하우징은 고투자율 연자성 재료를 사용하여-효율적인 자속 폐쇄를 보장합니다.
구조적으로 하우징은 우수한 방열을 유지하면서 경량 설계를 달성하기 위해 일반적으로 알루미늄 또는 마그네슘 합금으로 만들어집니다. 베어링은 일반적으로 내마모성과 작동 안정성을 향상시키기 위해 고정밀 베어링 강철 또는 세라믹 재료를 사용합니다. 단열 시스템은 고온-폴리이미드 소재를 사용하여 장기적인 신뢰성을-보장합니다.
4. 제조 공정: 코어 배리어로서의 권선 기술
코어리스 모터의 제조 난이도는 기존 모터보다 훨씬 높으며, 권선 기술이 가장 중요한 기술 장벽입니다.
현재 주류 공정에는 스큐 와인딩 및 직선 와인딩 방법이 포함되며, 스큐 와인딩은 뛰어난 일관성과 성능을 제공합니다. 권선은 완전히 자립형이므로-사소한 편차라도 모터 성능에 직접적인 영향을 미칠 수 있습니다.
주요 프로세스 제어에는 다음이 포함됩니다.
동적 밸런싱: 고속에서 매우 민감함(최대 수만 rpm)
성형 및 수지 함침: 고속 작동 중 권선의 구조적 안정성 보장-
정밀 접합: 레이저 용접을 사용하여 권선을 정류자 또는 단자와 연결합니다.
전반적으로 코어리스 모터의 제조는 본질적으로 다음의 조합입니다.미크론-수준의 정밀 제조 및 고급 공정 제어 기능.
5. 주요 과제: 열 관리 및 일관성 병목 현상
뛰어난 성능에도 불구하고 코어리스 모터는 여전히 심각한 엔지니어링 과제에 직면해 있습니다.
첫 번째는 열 방출입니다. 무철형 및 중공형 로터 구조로 인해 열용량이 제한됩니다. 높은 전류 밀도 조건에서는 열 축적이 발생하여 절연 수명에 영향을 미치거나 심지어 고장으로 이어질 수 있습니다.
두 번째는 제조 일관성입니다. 컵- 모양의 권선은 벽이 매우 얇기 때문에 자동화된 생산 중에 원통형 정확성, 동심도 및 동적 균형을 유지하기가 어렵습니다.
또한 제품이 극도로 소형화되는 방향으로 계속 이동함에 따라 제한된 공간 내에 인코더와 드라이브 전자 장치를 통합하면 마이크로 전자 패키징 및 시스템 통합 기능에 대한 요구가 높아집니다.
6. 시장 환경: 국내 시장을 빠르게 따라잡는 유럽의 리더십-
전 세계적으로 코어리스 모터 시장은 오랫동안 유럽 제조업체가 지배해 왔습니다.
Maxon(스위스): 항공우주 및 과학 연구에 널리 사용되는 고급 애플리케이션의 벤치마크-
Faulhaber(독일): 스큐 와인딩 기술의 선구자
Portescap(유럽/미국): 의료 장비 응용 분야에서 경쟁력이 높습니다.
최근 몇 년 동안 휴머노이드 로봇 공학과 정밀 자동화의 급속한 성장에 힘입어 중국 제조업체는 빠르게 성장했습니다. MOONS', Dingzhi Technology 및 Topband와 같은 회사는 출하 규모 및 비용 제어 측면에서 강력한 이점을 개발했습니다.
7. 개발 동향: 브러시리스, 통합 및 지능형 진화
코어리스 모터의 향후 개발은 다음 방향에 중점을 둘 것입니다.
첫째, 극도의 소형화. 수술용 로봇과 최소 침습 장치의 성장으로 직경이 6mm 이하인 구동 시스템에 대한 수요가 계속해서 증가하고 있습니다.
둘째, 브러시리스 디자인과 통합입니다. 브러시리스 구성으로 수명이 향상되고, 인코더와 드라이버를 모터에 통합하여 "서보 코어리스 모듈"이 형성되어 시스템 통합이 크게 향상됩니다.
셋째, 비용 최적화와 국내 대체이다. 권선 장비 및 프로세스가 성숙해짐에 따라 코어리스 모터는 기존의 철-코어 마이크로 모터를 점진적으로 대체할 것으로 예상됩니다.
넷째, 지능과 네트워킹이다. EtherCAT 및 Profinet과 같은 산업용 통신 프로토콜을 지원하면 원격 제어 및 시스템{1}}수준 조정이 가능해집니다.
다섯째, 소재와 구조의 혁신이다. 탄소 섬유 복합 로터 및 고온-영구 자석과 같은 기술은 출력 밀도와 환경 적응성을 더욱 향상시킬 것입니다.
여섯째, 업종별-맞춤화입니다. 의료기기, 반도체, 휴머노이드 로봇공학과 같은 고급-분야에서는 전용 구조 설계 및 제어 알고리즘 최적화가 핵심 차별화 요소가 될 것입니다.
